在與阿政做整棟結構總檢討及與師傅開"鋼筋施工前會議"的那幾天,筏基也開挖完成了,開挖至深度2.9m,很慶幸都沒有地下水。

開挖過程得配合儀器測量慢慢挖,不可挖過頭再回填,破壞地耐力。四周則向外多挖一些,作為綁筋立模的施作空間。






正準備灑水濕潤土地以利澆灌PC及大底之放樣時,卻碰上連續雨天,為了抽掉積水、讓大底晾乾,工程因而拖延下來。

(澆置PC之前需先灑水,以避免PC乾縮太快,產生裂紋。)

終於等到3月3日工地條件許可,才叫了到場坍度18的2000psi混凝土,將10公分厚的PC打好。



大底PC雖與結構強度關係不大,但與地樑之放樣精準及底板鋼筋保護層厚度之均勻,息息相關,亦可避免鋼筋受土壤汙染。

其實澆灌後,只需由幫浦車師傅用土平推平就可以了,但求好的阿政還特地請了兩位泥作師傅用抹刀再抹平一次。



↓ step 1.土耙, step 2.土平,step 3.抹刀




↓ 阿政說,就是要這麼平看起來才舒服。感謝阿政在小地方也用心。




↓  我們要求PC要養護三天,阿政很尊重我們的意見,又出動西瓜帶,定時放水濕治養護,並用帆布覆蓋堆高的庭院泥土,防止建築期間遭沖刷破壞。




大底PC養護後,本該放樣綁鋼筋,卻又是連續雨天,大底積水無法施作,雨停後,忙抽水晾乾,才差不多可施作了,雨又來了,如此週而復始,搞得外子無奈的對外笑稱本建案將變更計畫,改建為大游泳池了。

最後等了將近兩個月,終於在4/30開始綁紮筏基鋼筋。



筏基工程之鋼筋綁紮必需在綁底板鋼筋的同時也將地樑及柱筋一起綁起來,是一種共構的模式。

且地樑除了主筋之外也要有箍筋及腰筋,因我們的地樑高達2.9m,腰筋得等大底混凝土澆置完成才綁。若此時綁腰筋,灌漿師傅將無法進出各樑與樑之間的空間澆置底板。






↓ 暫缺地樑腰筋的筏基鋼筋初步形貌






↓鋼筋綁完,隨即底板立模並清洗PC大底,以便灌漿。




綁筋過程中,我們確認了柱主筋有裁剪隔層續接的長度,且同層相鄰柱筋續接處有錯開。↓




也確認了一再叮嚀的地樑、及底板的鋼筋搭接長度。



↓ 地樑搭接長度


(感謝阿政的貼心,特地去買了照相尺,讓我圖片中的測量尺寸較清楚)



我們採用3500psi混凝土及SD420W鋼筋,原本#4、#5、#7號筋的搭接長度規範分別為85cm、105cm、180cm,但因我們之底板及地樑的澆置厚度都大於30公分,依規範需再乘以1.3倍 ,故#4,#5,#7筋搭接長度分別需大於111cm,137cm,234 cm。



鋼筋出貨之前在鋼筋裁剪作料表裡,我發現有12支特長鋼筋,推算起來無法落在安全續接區,原以為是裁剪錯誤,請求確認。釐清後才知裁剪沒錯,原來那些鋼筋是要施作在有反樑的柱子上的。(本戶車庫屋頂高於2樓地板,故有反樑)


其他當然也確認了柱腳是否360度張開、柱繫筋需同時勾住主筋及箍筋、周邊樑及非周邊樑之綁紮方式等(請參見5/4文"結構補強")



5/6 灌漿,一早先打濕模板及PC大底,以防澆置的混凝土被太乾的模板及PC吸走水分,產生龜裂。



↓ 打溼模板及PC




↓ 彙整三處接地線並與鋼筋繫好,將來隨樓層往上走。接地線電阻需在5歐姆以下。




此次大底共澆置了174.5立方米 3500psi混凝土(到場坍度19)。每100立方米混凝土廠允許做5顆圓柱試體抗壓測試,本次共採樣10顆。



為了解混凝土放在實驗室與工地現場養護結果有何不同,此次除依慣例送混凝土廠實驗室養護外,另將2顆圓柱試體留在工地現場與建物一起養護,測試其7天及28天抗壓強度。



↓ 混凝土抗壓試體採樣14顆,其中4顆是混凝土廠自己保留做品管之用。






現場也做了氯離子及坍度檢測:

↓ 測得每立方米氯離子含量在0.015-0.019公斤之間,均符合每立方米在0.3公斤以下之規範。(氯離子超量恐有成為海砂屋之虞)

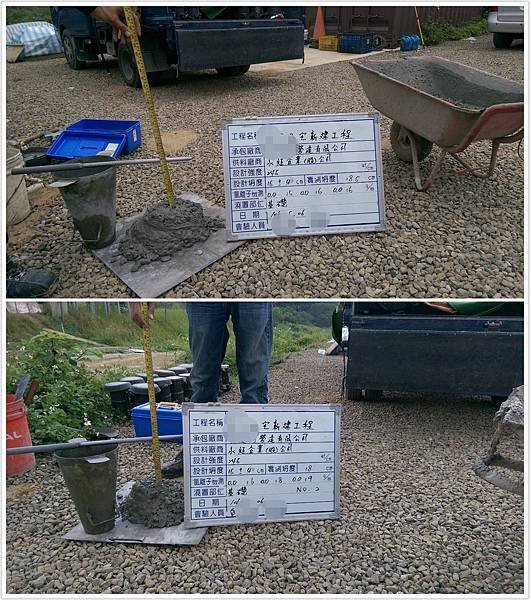

兩組坍度測試值分別為18、18.5cm,符合當天坍度19cm要求的誤差範圍內:




↓  大底灌漿完成






↓ 混凝土初凝時,阿政用高空噴霧養護,以免太強的水柱讓大底表面沖孔。(即使這個大底之後會被CLSM回填,還是得小心呵護)








↓ 隔天設西瓜帶,濕治7天後彈線作組模準備。(組模前,尚需進行腰筋綁紮、地樑及柱筋之最後調整。)
